卡式四出风风机盘管 嵌入式四出风风机盘管

点击图片查看原图
品牌: 鑫泽
单价: 365.00元/台
起订: 1 台
供货总量: 154 台
发货期限: 自买家付款之日起 3 天内发货
所在地: 山东 德州市 武城县
有效期至: 2017-08-30 [已过期]
最后更新: 2017-10-25 16:28
浏览次数: 27
公司基本资料信息








产品详细说明
   3 (1)3 (2)3 (4)3 (4)3 (5)3 (6)3 (7)

产品名称:吸顶式风机盘管
产品编号:FP-XD(KM)
详细说明:


风机盘管机组主要由离心风机、盘管换热器等构成,是中央空调系统的末端装置,长效过滤清洁网配防污活动导风板,无需频繁清洗过滤网,清洗简单。为满足不同场合的设计选用。卡式明装风机盘管吸顶式风机盘管)广泛应用于宾馆、饭店、工厂、医院、展览馆、商场以及办公大楼等多房间或大空间工业和民用建筑的空调场合,以满足降温、去湿、采暖等要求。为人们创造一个清新、宁静、四季如春的工作和生活环境。

FP-XD吸顶式风机盘管(FP-KM卡式明装风机盘管),此机组可理想地放入天花板内,结合室内装修,只有风口露在天花板外,风口美观,不占空间,维修方便。

产品特点:
1、风量340—2700m3/h,温控精度达到正负0.5度,感觉更舒适
2、摆风装置采用步进电机,齿轮传动,导风板摆动更平稳同步。
3、进口名牌排水泵,扬程可达1200MM,运行稳定,排水更彻底。
4、高效率的贯流风机,确保气流从四侧送出,能够向下65℃送风,送风范围更加宽广,感觉更加舒适具备故障自检功能,方便维修。弹出式格珊设计,只要轻按面板,过滤网就会随面板滑出,维修保养更轻松
5、 面饰板采用阻燃ABS材料一次成型,轻质量设计,装配容易
6、变频机型具备PAM控制功能,控制更精确,能效最佳,提高效率。
7、出风口和回风栅之间增加泡沫件,有效防止凝霜现象。
8、高效滤尘网,有效防尘杀菌,
9、三维螺旋风扇,运行平稳,5HP高速噪音仅为50DB.
10、微电脑遥控, 风机马达转速可以设定为高速、中速、低速及全自动空调开停时间可以预先设定
11、圆形热交换器设计,出风均匀,涡流风扇四维送风,保持均匀舒适温度。涡流风扇强力吸附污浊空气,可进室内外换气,使室内空气更清新自然。
12、有线和无线控制,控制方式可选,遥控器、线控器、温控器、普通三速开关, 预留输出接口,便于用户连接电动二通阀及实现集中控制功能,方便大型项目的集中管理。预留的~220V输出接口,便于用户连接电动二通阀,使其对机组控制更加方便。

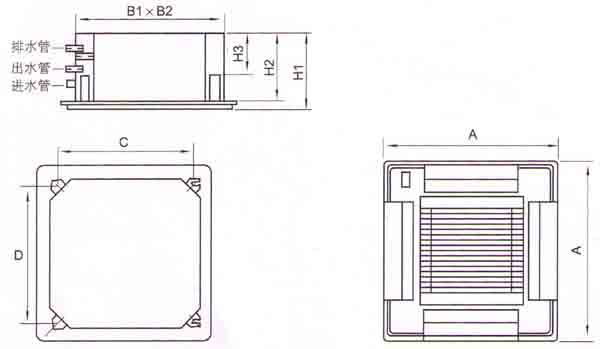

FP-XD吸顶式风机盘管(FP-KM卡式明装风机盘管)尺寸图
卡式明装风机盘管结构尺寸图  吸顶式风机盘管结构图


卡式明装风机盘管外形尺寸表   吸顶式风机盘管外形尺寸表



  型号
尺寸
FP-34XD
FP-51XD
FP-68XD
FP-85XD
FP-102XD
FP-136XD
FP-170XD
FP-204XD
FP-238XD
A
650
650
650
800
800
800
950
950
950
B1×B2
580×570
580×570
580×570
710×710
710×710
710×710
832×832
832×832
832×832
C
612
612
612
687
687
687
698
698
698
D
650
650
650
800
800
800
950
950
950
H1
320
320
320
385
385
385
375
375
375
H2
275
275
275
310
310
310
315
315
315
H3
90
90
90
165
165
165
170
170
170



卡式明装风机盘管 吸顶式风机盘管安装、使用说明
l         立式机组安装在水平面上,保持垂直,不得倾斜;卧式机组,安装时四个吊点一定要保持机组水平,防止凝结水管一端抬高造成凝结水外溢。
l         进出水管路应装有阀门,以便于调节和检修,并且必须注意进出水管的清洁和保温工作,凝结水塑料管不得压扁,不得有死弯,以保证使用时凝结水畅通。
l         机组三档调速开关,开启时应从高档启动,然后进行其它档次的选择,多机共用时,必须单机控制。
l         机组用电源:单项220V±10%,50Hz交流,电机壳应安装安全接地线,若机组启动有困难,务必注意检查电源是否正常,风轮与电机蜗壳是否接触,机组安装时必须注意外壳,换热器肋片和风机等不要碰坏,以免影响美观和性能。
l         机组夏季供冷水温度不得低于7℃,冬季供热水温度不得高于80℃,使用的冷、热水必须考虑各地方水质情况,进行软化处理。
l         机组允许使用压力最大1.6MPa。
l         过滤器要定期进行清洗。
l         换热器定期清洗,保持清洁,确保传热良好。
l         接通电源后,应先开动风机,观察其旋转方向是否正确。
l         机组如果装在暗处,要设有检修门,便于常年维护。
l         机组在维修时,应切断电源。
l         随着我厂技术的不断提高,对产品规格本厂有权更改,若机组的性能参数更改,以随机的技术文件为准,不另行通知。
